Auteur : Furax81 le 05/09/2005 19:30:56
n°18422R0 - Cours topographique 2 |
 .....bonjour a tous les amateurs de topo!!!
préparer vos cartes et boussoles..........c' est parti !
le 1er cours traitait de la carte et de ses généralitées, nous allons approfondir le sujet de maniere a faire le lien avec la boussole.
comme je le disait , nul besoin de posseder un GPS pour désigner précisément un point sur une carte ( coordonnées exacte) la seule condition est de travailler avec une carte possedant un la quadrillage UTM !
Univeral Transvers Mercator , systeme du nom de Gérard cremer ( mathématicien et géographe Flamand 1512 - 1594 ) qui a elaborer le quadrillage du globe terrestre de 60 fuseau de 6° (degrés) chacun , verticalement et horizontalement...
Les Marins les appelent Longitude et Latitude...nous les ' Terriens' les nommon Abcsisses et Ordonnés ( les X et les Y )
6 X 60 = 360 °....Trés simple ....
ils sont numerotés de 1 a 59 ( les X -traits Verticaux) et nommés par des lettres ( les Y - traits horizontaux) eux memes sont quadrilles en carreau de 100 km de cotés , qui sont eux meme decoupé en carreau de 10 km puis en carreaux de 1km de coté ......c ' est ce qui vas nous permettre de designer un point precis ( au M ) on appelle cela les coordonnées métriques.
Ex : 31 T EJ 19175 / 31 T EJ 81700 désigne la Ferme La Borie ( larzac)

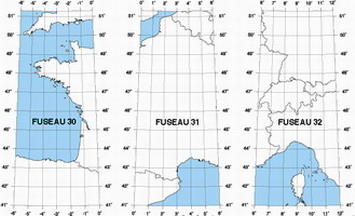

31 T est le N° du fuseau ( voir image) EJ le carreau de 100km
19 et 81 le carreau de 10 km
enfin 175 et 700 sont les distance en metre a partir des X et Y
petit rappel 1/25 000 = 1cm pour 250M , il suffit de mesurer a l' aide d' une regle la distance du point a désigner et de convertir en M ( 1MM = 25M )
Venons en maintenant a la boussole :
il existe plusieurs types differends...je preconise les modeles SYLVA , tres precise, simple d' emploi et comportant l' essentiel.
Préferer aussi une boussole en Millieme , plus precise qu' en ° ( degrés)
voyons cette fameuse Boussole de plus pres...c'es comme les cartes, il faut bien observer et utiliser toutes ses caracteristique qui la composent pour mieux la maitriser.

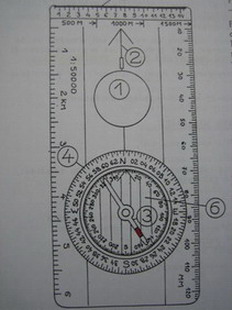

voir la photo de la boussole jointe:
1) une petite loupe, tres pratique pour lire la carte
2) La fléche de DIRECTION ( pointer la direction de marche apres avoir Orienter la carte....vous voila désignant un point...ou pret a marcher a l' azimuth* ( * j' aborderai l' azimuth plus tard)
3) Aiguille Magnétique dans son bain d' huile
4) Cercle Azimuthale ( existe en ° (degrés) Gr ( Grades) ou M ( milliémes, en fait le M est barré d' un trait)
5) petite reglette de 5 cm ( pratique pour mesurer)
6) Cadran d' alignement ( sur les X)
cela en fait du 'charabia' pour les débutants....mais rassurer vous l' utilisation de la boussole est tres simple!
le Cercle Azimuthale = 360° ( tous le monde le sait)
= 400 Gr ( grades)
= 6 400 M (milliemes)
la méthode de conversion d' angle viendras plus tard....sinon les cerveaux vont pas tarder a fumer!!!!
Comment ORIENTER une carte?.....rien de plus facile!
poser la carte sur une surface plane ( loin de tout objet métallique, le capot du VHL n' est pas une bonne idee!!!) metter la Boussole a 0 ( Grosse fleche du cadran d' alignement dans le prolongement de la fleche de direction...
poser votre boussole aligner sur un X ou sur le bord gauche de la carte ....il ne reste plus qu'as tourner la carte de maniere a aligner l' aiguille magnétique( rouge) sur les 2 fleches....
Votre carte est orientée!
elle indique le ......Nord Magnétique par alignement du Nord de la carte et de l' aiguille magnétique!
voila pour le cours N° 2....
a bientot pour le cours N° 3
Si vous avez des remarques, questions ou suggestion j' essaierai d' y repondre
@+ Furax
|
|
| |
Auteur : furax81 le 05/09/2005 19:31:36
n°18422R1 - la boussole |
|
| |
Auteur : furax81 le 05/09/2005 19:33:16
n°18422R2 - Mercator |
.....le Mathematicien et GĂ©ographe Flamand ( un compatriote a MichelV )
MERCATOR GERARDUS
|
|
| |
Auteur : furax81 le 05/09/2005 19:34:09

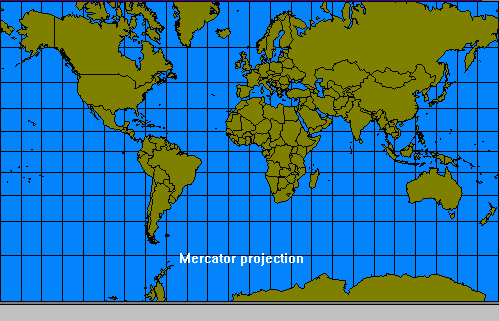

n°18422R3 - le quadrillage |
|
| |
Auteur : furax81 le 05/09/2005 19:37:09
n°18422R4 - complement sur les coordonnĂ©es |
Après avoir défini un système géodésique, comment exprimer les coordonnées d'un point ? La latitude et la longitude : elles sont communément exprimées en mesures d'angles. La latitude est exprimée en degrés par rapport à l'équateur. Une minute d'angle de latitude (1/60 ème de degré) mesure I mille marin à l'équateur soit 1852 m. La longitude est mesurée par rapport à un méridien. Le méridien de Greenwich sert de référence mais le système NTF utlisé dans les cartes de l'IGN prend le méridien de Paris comme origine. Au lieu d'utiliser des degrés, minutes et secondes, on trouve aussi des degrés, minutes et fractions de minutes ou des degrés et fractions de degrés. Enfin, latitude et longitude peuvent aussi être exprimées en grades.Exemple :
N 48° 58' 21,5' E 3° 00' 30,8' degrés, minutes, secondes
N 48°58,358' E 3° 00,513' degrés , minutes et fractions de minute
N 48, 97263° E 3,00855° degrés et fractions de degré
N 54,414033 gr E 3,34283 gr grades
31U 0500626 UTM 5424413 mètres (système UTM)
Divers modes d'expression des coordonnées en latitude et longitude pour un même lieu
L'inconvénient de ce système est que la distance d'un degré de longitude varie avec la latitude.
Afin d'unifier les représentations, l'armée américaine a mis au point un nouveau système de coordonnées, le système UTM.Le système UTM : (Universal Transverse Mercator) La projection se fait à partir du centre de la Terre sur un cylindre tangent à l'équateur. Dans cette projection les parallèles et les méridiens se coupent à angle droit. La Terre est divisée en 60 bandes de largeur constante du nord au sud numérotées de 1 à 60, elles mêmes divisées en 20 bandes depuis le parallèle 80° sud jusqu'au parallèle 84° nord, désignées par un lettre. Il existe donc 600 zones UTM. La France se trouve dans les zones 30 U, 31 U, 32 U au nord, 30 T, 31 T, 32 T au sud. (IGN).Ce système nous donne les coordonnées d'un point en mètres. Ce qui permet un repérage rapide et précis sur une carte ' compatible GPS', c'est à dire où le quadrillage UTM a été représenté. La longitude est déterminée par rapport au méridien central du fuseau dont la valeur est fixée à 500 000 m. La latitude est mesurée en m par rapport à l'équateur.
voila! pour aujourd'hui cela devrait suffire! mon clavier est rouge et j' ai les panards en feu!!!!
@ +
Furax
|
|
| |
Auteur : tabasco le 05/09/2005 21:35:38
n°18422R5 - boussole |
p...n, ca se corse.
le premier cours etait fastoche, mais lĂ , faut que j'imprime et que j'reflechisse
moi c'est mon neurone qui chauffe
|
|
| |
Auteur : DGI le 05/09/2005 22:25:21
n°18422R6 - je comprends |
 pourquoi les blondes ne savent pas se servir d'une boussole
|
|
| |
Auteur : sylvestre le 05/09/2005 22:57:11
n°18422R7 - . |
  on le fait quand le stage commando furax ?
|
|
| |
Auteur : user20 le 06/09/2005 15:33:17
n°18422R8 - Carte |
 Boujour.
Je voudrais savoir si vous aviez une carte ou les depots de pieces en OR sont indiques?Mais en Argent!
J'habite en Alsace.Et je suis pres a sortir ce samedi apres midi avec vous!
Une pauvre Gaulois de la vallee de la Bruche.
Passe moi un mail pour samedi a-m si ça va pour toi..
@+
|
|
| |
Auteur : furax81 le 06/09/2005 19:25:58
n°18422R9 - carte ' spĂ©ciale gaulois' |
|
| |
Auteur : Nominoe le 07/09/2005 08:39:09
n°18422R10 - Mili |
Tu ne serais pas militaire par hasard Furax?
|
|
| |
Auteur : ferré le 08/09/2005 16:10:19
n°18422R11 - Cours topographique |
bonjour,je souhaite connaitre une formule mathématique qui permette de convertir les degres,minutes et secondes, en coordonnées lambert (des abcisses et ordonnées )et inversement ,ce applicable pour les 1/25000 de l'IGN,en france donc ; merci dy.ferre@wanadoo.fr
|
|
| |
Auteur : furax81 le 08/09/2005 18:46:38
n°18422R12 - conversion d' unitĂ©e de mesures |
.....bonjour ferré
un peu de patience et d' ici ce week end je posterai le cours N° 3 ....ou justement j' allais aborder la conversion entre les degrés, grades et milliemes, tres simple tu verras.
ceux ci seront agrementer d' exemples concret , de la ' formule magique' et aussi de quelques petits exercices de mathématiques!
pour nominoé.....touché....coulé ;-)
tenez vous prets, sortez vos calculettes ( pour les 'cerveaux..lents' ...ca va chauffer!!! , nan! je rigole! c 'est tres simple en fait!
@ bientot
Furax
|
|
| |
