Batteries et voltage |
|
|
|
|
|
 |
|
 |
|
|
|
|
|
Auteur : julien le 22/11/2005 20:51:35
n°24519R0 - Batteries et voltage |
bonjour,
je me pose la question suivante :
sachant que les piles classiques type crayon font 1,5 V
les batteries nimh ne font que 1,2 V
dans mon adventis je mets 8 piles de 1,5V soit 12 volts
si je mets 8 piles nimh je n'obtiens que 9,6 volts
aurai je la meme puissance ?
Merci
|
|
| |
Auteur : Droopy le 22/11/2005 20:54:00
n°24519R1 - Accus |
 Copier coller d'un ancien message :
Attention à la différence de tension entre piles et accus.
La norme de mesure est différente et je ne sais quel bureaucrate écriveur de norme a écrit ça. Pourquoi faire simple quand on peut faire compliqué devait être sa devise.
Je résume.
La tension des accus se mesure EN SERVICE. C'est à dire l'appareil fonctionnant.
La tension des piles se mesure HORS SERVICE c'est à dire l'appareil ne fonctionnant pas.
La résistance interne des piles est plus importante que la résistance interne des accus et consomme donc une partie de l'énergie.
Hors service, un accus chargé a une tension de environ 1,32 V.
Hors service, une pile à une tension de 1,5 V
En service, un accus sur un appareil moyennement consommateur comme les appareils numériques récents ou autres, a une tension de 1,2 V.
En service, une pile a une tension d'Ã peine plus que 1,2 V.
La différence est minime et ce n'est pas ça qui fait la différence entre piles et accus.
Toutes ces questions qu'on se pose viennent de 2 normes différentes pour mesurer la tension
|
|
| |
Auteur : Tibere le 22/11/2005 20:55:41
n°24519R2 - Piles |
Bonsoir,
Il me semble que l'on avait abordé le sujet et que quelqu'un (Droopy je crois) avait dis qu'il fallait mesurer la tension des piles rechargeables non pas hors circuit comme les piles classques, mais en circuit.
De plus il me semble qu'il y a en aval des piles un regulateur de tension inferieur à 12 volts ...
@+
|
|
| |
Auteur : Tibere le 22/11/2005 20:56:17
n°24519R3 - Droopy |
Droopy -> 1point pour la vitesse :)
|
|
| |
Auteur : julien le 22/11/2005 21:04:41
n°24519R4 - merci |
|
| |
Auteur : Manu le 22/11/2005 21:14:00
n°24519R5 - Très intéressant comme sujet ... |
 Bonsoir Julien et Droopy ,
Je me pose moi même des questions concernant les accus . J'avais lu les posts , notamment les interventions de Claude sur ce sujet . En pratique , j'avais un silver µmax , pile de 9v , je l'ai remplacé par un accu ( 8,3 je crois ) . La vérification du niveau de la pile se faisait au son . Je suis passé au deléon et là en mettant les 8accus lr06 , j'ai un contrôle visuel de la charge .
L'appareil étant allumé , donc en service , je suis avec des alcalines 'à fond' au niveau du vu mètre , alors qu'avec des accus , je suis deux 'crans' en dessous , comme si les piles étaient déjà usagères ...
Très sincèrement je doute de l'équivalence accus/piles , peut-être est ce dû a la quantité de piles .
A + Manu
|
|
| |
Auteur : Droopy le 22/11/2005 21:25:17
n°24519R6 - 9 volts |
J'ai lu quelque part que les accus en 9 v ne fonctionnent pas tout à fait comme les piles batons.
Je ne sais plus où.
Mais il y a un régulateur de tension derrière tout le bazar.
|
|
| |
Auteur : Manu le 22/11/2005 22:04:55
n°24519R7 - En série ... |
|
| |
Auteur : Blé-P le 22/11/2005 23:27:49
n°24519R8 - 10 piles, c'est mieux que 8 chez moi. |
 Salut  julien,
Droopy a surement raison pour ce qui concerne la mesure de tension, mais sur mon Tejon, quand je mets 8 piles NiMH, au bout de très peu de temps, le détecteur décroche en disant que les piles sont déchargées, alors qu'elles permettent encore de démarrer un appareil photo qui est redoutablement gourmand.
Quand je rajoute 2 piles en série, cela fait pile 12V et ça marche nickel jusqu'à épuisement des piles (4x plus longtemps). C'est du vécu. Si j'en mets plus, cela ne change pas significativement. Il doit y avoir des seuils en tension et intensité pour alimenter le détecteur.
Je ne retournerais à 8 piles que pour des alcalines.
Je ne suis pas très d'accord avec Manu...
Tu as d'une part l'électronique de commande (traitement du signal). Soit il y a assez de tension et le µp fonctionne, soit il devient instable et ne fonctionne plus correctement.
Tu as d'autre par l'éctronique de puissance qui consiste en gros à l'alimentation de l'inductance. La densité du champ magnétique dépends de l'intensité qui la parcours, et avec des NiMH, tu dois être ok suffisamment longtemps.
D'après ce que j'ai obtenu, j'ai eu 'impression que si la tension devenait faibleé, la partie commande déconnait alors que 'intensité était ok donc la partie puissance marchait toujours aussi bien. L'effet : son beaucoup plus grave puisque la tension du comparateur de seuil était abaissé, mais même sensibilité sur des petits objets distants
P=UI, c'est seulement la puissance Joule perdu sous forme d'échauffement dans un dipole, pas la puissance de détection.
Conseil : fait l'essais tous seulà tes risques et péril en rajoutant une pile à chaque fois jusqu'à atteindre 12V. Tant que ce ne sont pas des LiPo, ça ne devrait pas être trop méchant.
a+Blé+rot+
|
|
| |
Auteur : Manu le 23/11/2005 01:41:38
n°24519R9 - Logique... |
Bonsoir ,
Je me trompe peut être , il y a maintenant très longtemps que j'ai étudié l'électromécanique , je n'ai plus souvenance de l'effet Joule dans le calcul d'une puissance ( par rapport à son voltage et son intensité ) d'un circuit continu ...
En tout cas , ce qui me parait évident ( cela n'engage que moi ) :
Si ton détecteur fonctionne avec un accu de 8,3v au lieu de 9v pour une alcaline , la perte est faible , et de toute façon tu le recharges autant de fois que tu le désires , donc peu de perte .
Par contre , si ton détecteur fonctionne avec huit accus de 1,2 v donc , un total de 9,6 v au lieu de 12 v en alcaline tu pars avec un handicap certain ... presque trois piles hs ...
Si ton alimentation est faible à la base , elle alimentera mal tout ton circuit , d'où perte de puissance , c'est un tout ...
Les deux accus que tu rajoutes sont un paliatif aux deux piles et demi perduent en voltage ... pas tout compris ton point de vue . J'espère qu'il est encore possible de discuter de 'piles' sans se prendre la tête .
Chacun a donné son point de vue .
Bonne journée à toi .
A + Manu
|
|
| |
Auteur : gepetto34 le 23/11/2005 12:14:17
n°24519R10 - astuce... |

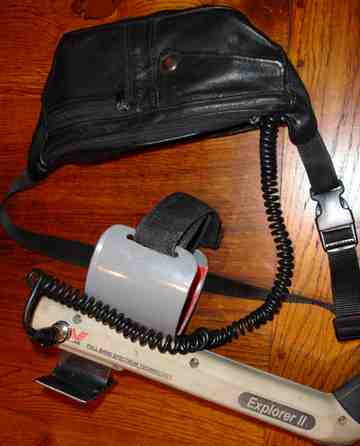

perso j'ai trouvé la solution, 2 batteries au plomb (style alarme) 12V, 2 ah;
montées en parallèle: 12 v, 4 ah. autonomie + de 50 heures, recharge hyper rapide, coût maxi 40 euros, pas de soucis de baisse de tension ou autre, port dans une banane, raccordement par cordon (type casque) et fiche à visser.
le poids en ceinture est insignifiant :1 Kg
le détecteur s'en retrouve allègé:
|
|
| |
Auteur : Charly 49 le 26/11/2005 12:27:42
n°24519R11 - Accu NiMH 2500 mA |
Salut à tous
Je tombe par hasard sur ce post et il se trouve que rencontre le même problème avec mon Gold Maxx que j'ai essayé de faire tourner avec 8 accus GP NiMH 2500 mA de 1.2v.
Résultat après 3 quarts d'heure d'utilisation, premier signal d'avertissement de batteries faibles. 1/2 heures plus tard second signal, l'appareil s'éteint complètement après 2 h 30 min max d'utilisation.
Si je teste ces piles théoriquement déchargées, la tension reste bonne
et le verdict de mon testeur est 'bonnes pour le service'. Si je recharge ces mêmes piles 10mn suffisent alors qu'en théorie 3 heures minimum sont nécessaires pour recharger ce type d'accu.
Je pense que le problème vient de la tension de ces piles, 1.2 volt qui n'est pas suffisante pour faire fonctionner le Gold, pourtant régulé selon XP à 9 volts. Ce qui expliquerait la mise sur le marché d'un kit rechargeable pour les XP équipé de 10 accus (10 X 1.2 = 12volts).
Cette réflexion n'engage que moi, mais rejoint les propos de Blé-P.
Y a-t-il des cas similaires parmi vous et qu'elles ont été vos solutions retenues.
Bonne Poëlle à tous.
Charly
|
|
| |
Auteur : goupille32 le 26/11/2005 15:40:54
n°24519R12 - Piles rechargeables |
 Bonjour à tous.
Même problème avec mon 2500 GTI de Garrett.

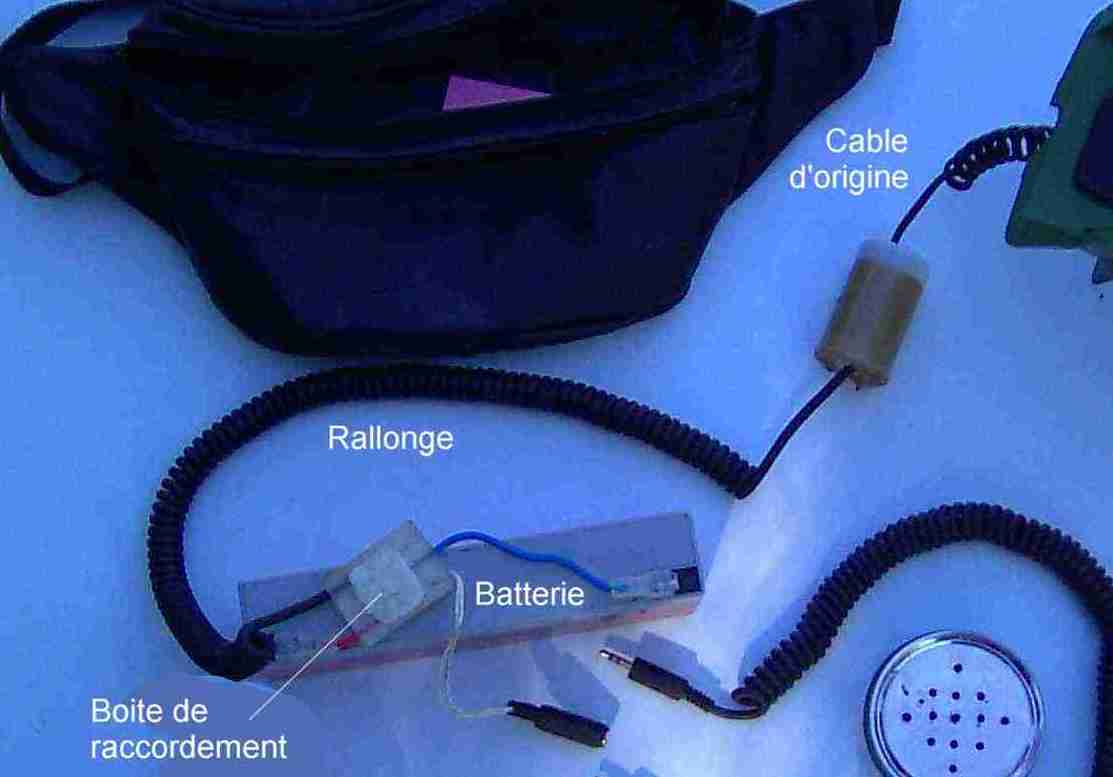

J'ai dû me résoudre à acheter une batterie au plomb de 12 volts 2,5 Ah que je porte dans une banane à la ceinture.
Ceci a les avantages : - d'alléger la machine - d'avoir plus de liberté de mouvement. (Grâce à une petite rallonge, je peux poser l'appareil à côté pour creuser) - d'avoir une énorme autonomie - Si nécessaire, de recharger la batterie sur prise allume cigare en roulant.
Je vous joins une vue du montage.
Bon WE Ã tous.
Goupille32.
|
|
| |
Auteur : julien le 27/11/2005 09:09:54
n°24519R13 - merci |
merci beaucoup pour vos reponses!!!
|
|
| |
|
|
|
